LED Ekran Sürücü IC'leri Açıklandı: Genel Amaçlı, Çift Mandallı ve PWM Çipleri

Bir LED ekranın nasıl çalıştığını hiç merak ettiniz mi? Fotoğraflarda bazıları neden net görünürken diğerleri neden titriyor? Ya da bazıları neden pürüzsüz renkler gösterirken diğerleri neden dengesiz parlaklık gösteriyor? Cevap genellikle tek bir küçük bileşende gizli: sürücü IC. Bu küçük çipler, LED ekranların gizli kahramanlarıdır ve her bir boncuk ne kadar parlak parladığından videoların ne kadar akıcı oynatıldığına kadar her şeyi kontrol eder.

LED modülleri farklı yongalarla donatılmıştır. Kontrol yongaları video verilerini işler, güç yönetim yongaları voltajı düzenler ve sürücü yongaları LED'lerin kendisini yönetir. Ancak sürücü entegre devreleri (IC) asıl iş gücüdür. LED boncukları için trafik kontrolörleri gibi davranır, parlaklığı ayarlamak için akımı ayarlar ve renk doğruluğunu yönetirler. İyi bir sürücü entegre devresi olmadan, en iyi LED'ler bile donuk, titrek veya düzensiz görünecektir.

Bugün sizlere LED ekranlarda kullanılan üç ana sürücü entegre devre türünü tanıtacağız : genel amaçlı, çift mandallı ve PWM çipleri.

Anahtar terimler: Yenileme Hızı, Kare Hızı ve Gri Tonlama

Çiplere dalmadan önce, LED performansından bahsederken sıkça karşımıza çıkan üç kavramı açıklayalım:

• Yenileme hızı: Tek bir LED boncuğunun saniyede kaç kez açılıp kapandığını gösterir. Daha yüksek yenileme hızları, daha iyi fotoğraflar ve videolar anlamına gelir. Fotoğraf çekerken can sıkıcı "çizgi" efektleri olmaz. Ancak asıl mesele şu: her açma-kapama döngüsü LED'i biraz yıpratıyor. Yani daha yüksek yenileme hızı her zaman daha iyi anlamına gelmez. Sadece titremeyi önlemek için yeterli olması gerekir.
• Kare hızı: Ekranın saniyede gösterdiği tam görüntü sayısıdır. İnsan gözünün "görme sürekliliği" sayesinde, saniyede 24 karenin (fps) üzerindeki her şey akıcı görünür. Günümüzde çoğu ekran, video ve oyunlarda akıcılık hissi veren 60 fps kullanır.
• gri tonlamalı: Bu, siyah ile ekranın maksimum parlaklığı arasındaki parlaklık seviyesi sayısını ifade eder. Örneğin, 14 bit gri tonlamalı bir ekranda 16,384 seviye (2¹⁴) bulunur. Daha fazla gri tonlama, daha yumuşak geçişler anlamına gelir. Karanlık ve aydınlık arasında sert geçişler olmaz. Örneğin, bir gün batımı sahnesi bloklu değil, doğal görünecektir.

Genel Amaçlı Sürücü IC'leri:

Genel amaçlı sürücü IC'leri, giriş seviyesi LED ekranlarda bulabileceğiniz en yaygın türdür. Özellikle LED'ler için tasarlanmışlardır ve iki temel özellikleri vardır: yüksek akımları kaldırabilmeleri ve "sabit akım" sağlamaları. Her LED, güç kaynağı dalgalansa bile sabit bir elektrik akışı sağlar.

Onlar nasıl çalışır

Bu çipler, LED'leriniz için sabit bir el görevi görür. Ekran kontrolöründen gelen sinyalleri alır, bunları akım ayarlarına dönüştürür ve her bir LED boncuğunun doğru parlaklıkta parlaması için ihtiyaç duyduğu akımı almasını sağlar.

Bu tutarlılık, ekranın düzgün görünmesini sağlar. Rastgele parlak veya loş noktalar olmaz.

Üreticiler genellikle belirli ihtiyaçlara uygun ekstra özellikler ekler. Bazılarında "kazanç ayarı" bulunurken, bazılarında "piksel kontrolü" bulunur.

Downsides

Tüm güvenilirliklerine rağmen, genel amaçlı entegre devrelerin bazı sınırları vardır. İşte yetersiz kaldıkları noktalar:

“Hayalet Görüntü” ve “Tırtıl Etkisi”: Ekranda soluk, artakalan görüntüler veya videolarda dalgalı çizgiler gördünüz mü hiç? Bunlar, genel amaçlı entegre devrelerin verileri yavaş işlemesinden kaynaklanır ve bir karenin bitmesiyle bir sonrakinin başlaması arasında küçük gecikmeler bırakır.

Düşük Yenileme Sorunları:

 Yenileme hızları diğer çiplere göre daha düşük olduğundan, fotoğraflarda veya videolarda titremelere neden olur. Bu durum, canlı etkinlikler veya perakende satış ekranları için can sıkıcıdır.

Renk ve Kontrast Sorunları:

Düşük gri tonlama seviyeleriyle başa çıkmakta zorlanırlar; bu da karanlık sahnelerin bulanık, parlak sahnelerin ise soluk görünmesine neden olur. Renkler de tuhaf görünebilir ve kırmızı veya mavi tonları doğruluğu bozabilir.

En

Genel amaçlı IC'ler, bütçe dostu ekranlar için idealdir: küçük iç mekan tabelaları, ofislerdeki temel bilgi ekranları veya geçici etkinlik ekranları. Ucuzdurlar, güvenilirdirler ve iş görürler. Ancak sinema salonu kalitesinde bir ürün beklemeyin.

Çift Mandallı Sürücü IC'leri:

Çift mandallı entegre devreler, genel amaçlı yongalardaki büyük bir sorunu çözmek için üretilmiştir: düşük "parlaklık verimliliği". Bunu açıklayalım: genel amaçlı entegre devrelerin yalnızca bir "tamponu" vardır. Karanlık sahneler gösterirken, ekranı güncellemeden önce yeni verilerin yüklenmesini beklemek zorundadırlar.

Bu gecikme zaman kaybına neden olur, bu nedenle LED'ler gerçekte daha az parlar. Ekranın olması gerekenden daha loş olmasına neden olur.

Onlar nasıl çalışır

Çift mandallı IC'ler ikinci bir tampon ekler. Bir tampon, geçerli karenin verilerini tutar, böylece ekran onu göstermeye devam eder, diğer tampon ise arka planda bir sonraki karenin verilerini yükler.

Böylece beklemeye gerek kalmaz. Bir sonraki kare hazır olduğunda, çip anında devreye girer. LED'ler aniden daha uzun süre açık kalır ve parlaklık verimliliği %30'a kadar artar.

Bu yükseltme aynı zamanda yenileme hızlarını da iyileştirir ve "karartma" özelliği ekler. Parlak olması gereken ekranlar için. Dış mekan tabelaları veya stadyum ekranları gibi.

Yakala

Çift mandallı IC'ler parlaklığı ve akıcılığı düzeltirken, fotoğrafçılık söz konusu olduğunda sınıfta kalıyorlar. Yenileme hızları insan gözü için yeterince yüksek, ancak kamera sensörleri için yeterli değil. Fotoğraf çekerken bile o sinir bozucu çizgiler veya titreşimlerle karşılaşıyorsunuz. Ayrıca gri tonlamada da pek bir iyileşme sağlamıyorlar. Karanlık sahneler, üst düzey çiplere kıyasla hala detaydan yoksun.

En

Çift mandallı IC'ler, fotoğrafların öncelikli olmadığı aydınlık ve yüksek görünürlüklü alanlarda öne çıkar: dış mekan reklam panoları, stadyum skorbordları veya fabrika zemin ekranları. Genel amaçlı yongalardan daha pahalı, ancak PWM seçeneklerinden daha ucuzdurlar. Bu nedenle, mükemmel fotoğraf kalitesinden ziyade parlaklığa önem veren orta sınıf ekranlar için ideal bir seçimdirler.

PWM Sürücü IC'leri:

PWM (Darbe Genişlik Modülasyonu) entegre devreleri en üst seviyedir. 16 bit gri tonlamalı verileri işleyebilen bir RAM modülüyle üretilirler. Diğer iki türe göre daha fazla yol vardır.

Bu ekstra bellek, akıllıca bir şey yapmalarını sağlıyor: Akımı azaltarak LED'leri karartmak yerine, LED'leri çok hızlı bir şekilde açıp kapatabiliyorlar. İnsan gözü bunu sabit bir parlaklık olarak algılasa da, hızlı darbeler sayesinde çok yüksek yenileme hızlarına ulaşabiliyorlar.

Onlar nasıl çalışır

İşte sihir: PWM IC'leri, her karenin parlaklık verilerini küçük, eşit zaman dilimlerine böler. Örneğin, soluk bir pikseli göstermek için LED'i 10 dilimden 1'inde, parlak bir piksel içinse 10 dilimden 9'unda yakabilirler. Bu sayede gri tonlama doğruluğu korunurken, yenileme hızı 3,840 Hz veya daha yüksek bir değere çıkar.

Ayrıca "ping-pong tamponlama" kullanırlar: RAM'in bir kısmı bir sonraki kareyi yüklerken, diğeri mevcut kareyi oynatır, böylece sıfır gecikme olur. Ayrıca, çip başına daha fazla LED işleyebilirler, bu da büyük ekranlarda kablolamayı kolaylaştırır.

takaslar

Tüm bu teknolojinin bir bedeli var. PWM entegre devreleri, RAM sayesinde çift mandallı veya genel amaçlı yongalardan yaklaşık 4 kat daha büyük ve önemli ölçüde daha pahalı. Hatta bazen iki katı fiyata satılıyorlar. Ayrıca, verileri ara belleğe almak için zamana ihtiyaç duydukları için ekrana küçük bir gecikme ekliyorlar. Çoğu kullanıcı için bu gecikme fark edilmez, ancak aşırı zamana duyarlı kurulumlarda sorun olabilir.

En

PWM IC'ler, canlı etkinlik sahneleri, yayın stüdyoları, lüks perakende teşhir üniteleri veya insanların fotoğraf ya da video çekeceği her yer gibi ekranlar için oldukça pahalıdır. Titreşimsiz fotoğraflar, akıcı gri tonlamalar ve canlı renkler sunarlar.

Bu Entegre Devreleri Kim Üretiyor? Piyasaya Hızlı Bir Bakış

LED sürücü entegre devresi pazarına eskiden büyük uluslararası markalar hakimdi, ancak bu durum hızla değişiyor. İşte liderler:

Çin anakarası markaları: Chipone (集创北方), Sunmoon (日月成) ve Silan (士兰微) gibi şirketler uygun fiyatlı ve güvenilir çiplerle büyük başarı elde ediyor. Maliyet kontrolü ve üretim konusunda uzmanlaştıkları için entegre devreleri düşük fiyatlarla sağlam performans sunuyor. Genel amaçlı ve orta sınıf çift mandallı çipler için mükemmeldirler.

Tayvanlı markalar: Macroblock (聚积科技) ve Ming Yang (明阳), özellikle PWM modelleri olmak üzere üst düzey yongalarda liderdir. Onlarca yıllık Ar-Ge çalışmaları ve patentleri sayesinde, entegre devrelerini profesyonel ekranlar için son derece güvenilir hale getirmişlerdir.

Köklü Uluslararası Markalar: Texas Instruments ve Toshiba ilk oyuncular arasındaydı, ancak pazar paylarını kaybediyorlar. Çipleri kaliteli olsa da, fiyat konusunda Çin markalarıyla rekabet edemiyorlar ve Tayvanlı markalar üst düzey teknoloji alanında onları geride bırakıyor.

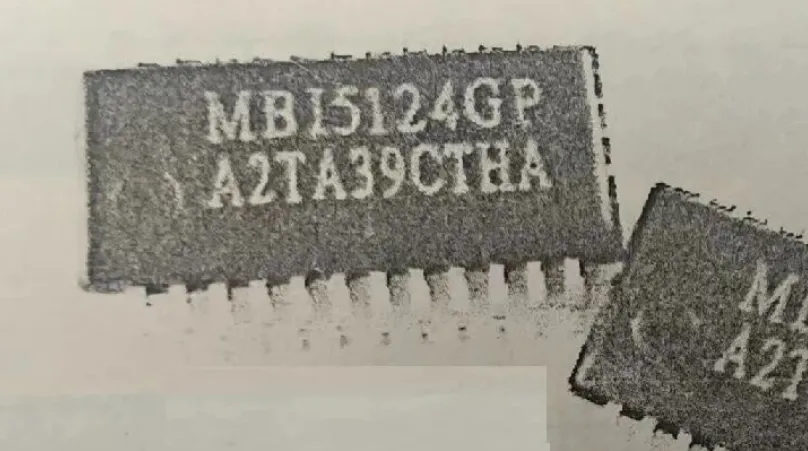

Görebileceğiniz yaygın modeller: Chipone'un JD9325'i, Macroblock'un MBI5124'ü ve Silan'ın SL2336'sı.

Ekranınızın IC ve Dekoder Çiplerini Nasıl Bulursunuz (Kurulum İçin Faydalı!)

Bir LED ekran takıyor veya sorun gideriyorsanız, hangi entegre devreleri ve kod çözücü yongalarını kullandığını bilmeniz gerekir. Bu bilgi, denetleyici yazılımının donanımla senkronize olmasına yardımcı olur. Bunları nasıl bulacağınız aşağıda açıklanmıştır:

Modül Etiketini Kontrol Edin:

 Çoğu LED modülünde, IC modelini (örneğin LS9931) ve kod çözücü çipini (örneğin DP32020) listeleyen bir etiket veya serigrafi baskı metin bulunur. Bu etiket genellikle modülün kenarına yakın, giriş portlarına yakındır.

Kapağı Soyun:

Etiket eksikse, modülün plastik kapağını yavaşça kaldırın. Düz uçlu bir tornavida kullanın, ancak LED'lere zarar vermemeye dikkat edin. Entegre devreler (IC'ler), devre kartındaki küçük siyah karelerdir. Model numaraları üstte basılıdır.

Ekran üreticisine sorun :

 Eğer tüm bunlar başarısız olursa, ekran veya modül üreticisinin çip bilgilerini içeren bir teknik özellik sayfasına sahip olması gerekir.

Paketleme:

Sonuç olarak, en iyi sürücü entegre devresi, ekranınızın ne yapmasını istediğinize bağlıdır. Bütçeniz kısıtlıysa ve temel işlevlere mi ihtiyacınız var? Genel amaçlı entegre devreleri tercih edin. Ucuz, güvenilirdirler ve basit ekranlar için uygundurlar. Dış mekan veya geniş alanlar için parlaklığa ihtiyacınız var, ancak fotoğraflarla ilgilenmiyor musunuz? Çift mandallı entegre devreler performans ve maliyeti dengeler. Profesyonel düzeyde kalite ve titreşimsiz fotoğraflar, akıcı videolar ve zengin renkler mi istiyorsunuz? PWM entegre devreleri yatırıma değer.

Bu çipleri anlamak, ihtiyacınız olmayan özelliklere fazla para harcamaktan kaçınmanıza yardımcı olur. Bir dahaki sefere LED ekran alışverişi yaparken, sürücü entegre devrelerini sorun. Ne kadar fark yarattıklarına şaşıracaksınız. Keyifli gösterimler!
