LED Ekran Çekimlerinde Moiré ve Tarama Çizgileri: Bunlar Nedir ve Nasıl Düzeltilir?

Film çekimlerinde LED ekranlarla çalıştıysanız , muhtemelen iki can sıkıcı sorunla karşılaşmışsınızdır: moiré desenleri ve tarama çizgileri. Bunlar sadece küçük rahatsızlıklar değil; görüntüleri mahvedebilir, yeniden çekimlere yol açabilir veya hatta tüm sahneleri kullanılamaz hale getirebilirler.

Yüksek hassasiyetli görsel kurulumlarda geleneksel yeşil ekranların yerini LED ekranlar aldıkça, bu "aksaklıklardan" kurtulmak film yapımcıları ve teknoloji ekipleri için hayati öneme sahip hale geldi.

Bu sorunların neler olduğunu, neden ortaya çıktıklarını ve nasıl çözülebileceklerini inceleyelim.

Bunun Önemi: Modern Film Yapımında LED Ekranlar

Öncelikle sahneyi hazırlayalım. LED ekranlar, gerçek zamanlı olarak "ne elde ettiğinizi görmenizi" sağladıkları için sanal prodüksiyon ve stüdyo çalışmalarında devrim yarattı. Oyuncuları yeşil bir ekranın önünde çekip post prodüksiyon ekibinin arka planı daha sonra birleştirmesini ummak yerine, LED duvarlar sanal ortamı canlı olarak görüntüler.

Böylece post maliyetleri düşürülebilir, aktörlerin daha iyi performans göstermesine yardımcı olunabilir ve iş akışları hızlandırılabilir.

Ancak asıl mesele şu: LED ekranlar ve kameralar her zaman uyumlu çalışmaz. Kameralar LED panelleri bizim gözlerimizden farklı "görür" ve bu uyumsuzluk genellikle moiré veya tarama çizgileri oluşturur.

İzleyicilerin kusursuz görseller beklemesi nedeniyle bu sorunlar göz ardı edilemez.

Moiré ve Tarama Çizgileri: Farkları Nelerdir?

İlk bakışta, görüntülerinizdeki moiré ve tarama çizgileri benzer "gürültü" gibi görünebilir. Ancak bunlar tamamen farklı sorunlardan kaynaklanır ve bunları düzeltmek farklı stratejiler gerektirir. Bu karışıklığı giderelim.

Moiré Desenleri:

Nasıl görünüyorlar? Sulu ipek veya eğri bir ızgara gibi düzensiz, dalgalı desenler düşünebilirsiniz. Kamerayı hareket ettirdikçe veya ayarlarını değiştirdikçe kayar ve renk değiştirirler. Dağınık, öngörülemez ve yakın çekimlerde veya durağan çekimlerde fark edilmeleri imkansızdır.

Neden oluyorlar?

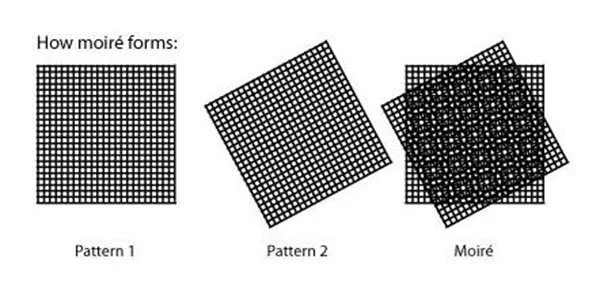

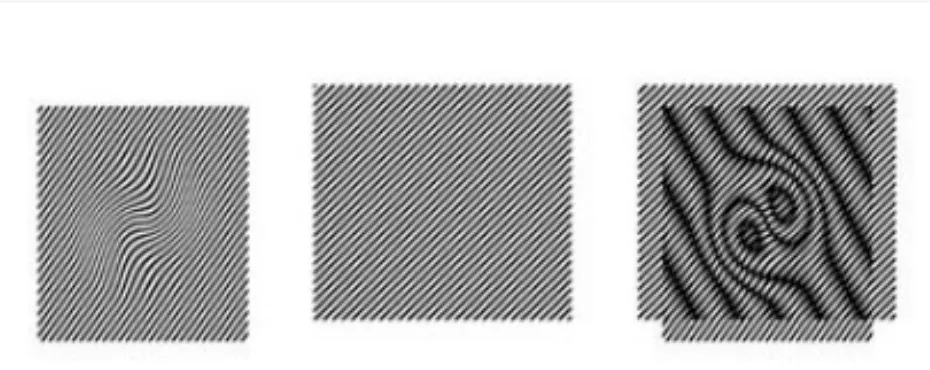

Moiré, bir girişim sorunudur. LED ekranların bir piksel ızgarası vardır ve kameranızın sensörünün de kendi piksel ızgarası vardır. Bu iki ızgara üst üste geldiğinde, istenmeyen yeni bir desen oluştururlar: moiré. Tıpkı iki pencere perdesinin üst üste gelip tuhaf, dalgalı bir gölge oluşturması gibi.

Yaygın sebepler:

• Düşük LED yenileme hızları.
• LED piksel ızgarasıyla çok yakın hizalanan kamera ayarları.
• Kamera ve LED ekranın mükemmel paralelliği, ızgaraların birbirleriyle "rezonansa" girmesini sağlıyor.

Tarama Satırları:

Nasıl görünüyorlar? Görüntüde yukarı veya aşağı kayan, düz, yatay siyah çizgilerdir. Eşit aralıklıdırlar, renk değiştirmezler ve kameranın deklanşör hızını veya LED'in yenileme hızını ayarladığınızda hızları veya kalınlıkları değişir.

Neden oluyorlar?

Tarama çizgileri, zamanlama uyumsuzluğundan kaynaklanır. Çoğu LED ekran "satır satır" yenilenir ve çoğu kamera, görüntüyü satır satır yakalayan bir "döner deklanşör" kullanır. Ancak bu, LED ile aynı hızda değildir. Bu iki satır satır işlem senkronize olmadığında, kamera LED görüntüsünün bazı kısımlarını kaçırır ve bu da koyu çizgiler oluşturur.

Yaygın sebepler:

• 1000Hz'in altındaki LED yenileme hızları.
• LED'in tarama hızıyla senkronize edilmeden yuvarlanan deklanşörlü bir kamera kullanılması.

Büyük Efsaneler (Bunlara Kanmayın!)

Bu konularda çok fazla kötü tavsiye var. İki büyük efsaneyi çürütelim:

1. Efsane: “Moiré sorununu gidermek için kamerayı eğmeniz yeterli.” Kamerayı eğmek (paralel düzlemden 5-10° açıyla çevirmek), ızgara hizalamasını bozarak moiré sorununu azaltabilir, ancak tamamen ortadan kaldırmaz. Ayrıca, eğme işlemi sanal arka planınızın perspektifini de bozar. Bir sahnenin gerçekçi görünmesini sağlamaya çalışıyorsanız bu kötü bir haberdir.

2. Mit: “Eğer titremeyi göremiyorsam, tarama çizgileri de yoktur.” Gözlerimiz, kamera sensörlerine göre zamanlama sorunlarına çok daha az duyarlıdır. Size sabit görünen bir ekran, özellikle hızlı hareket eden çekimlerde, kamerada yine de tarama çizgileri gösterebilir.

Moiré'yi Düzeltme:

Moiré, tarama çizgilerinden daha zor bir sorundur, ancak bununla başa çıkmanın yolları vardır.

Hızlı Düzeltmeler: Kamerayı Ayarlama (Geçici Rahatlama)

Sıkıştıysanız, kamera ayarlarınızı değiştirerek moire etkisini azaltabilirsiniz. Bunlar mükemmel olmasa da, bir kareyi kurtarabilirler:

Küçük bir diyafram (F8.0+) yerine daha büyük bir diyafram (F2.8-F4.0) kullanın:

Geniş diyafram açıklığı, kamera sensöründeki LED piksellerin kenarlarını bulanıklaştırarak ızgaralarının daha az belirgin olmasını sağlar. Küçük diyafram açıklıkları ise ızgarayı belirginleştirerek moiré etkisini artırır. Olumsuz yanı mı? Geniş diyafram açıklıkları alan derinliğini azaltır, bu nedenle hem oyuncuyu hem de LED arka planı odakta tutmanız gerekiyorsa bu yöntem işe yaramaz.

Kamera ile LED ekran arasındaki mesafeyi değiştirin:

Kamerayı 4 metreden 6 metreye geri hareket ettirmek, LED piksel ızgarasının kameranın sensörüne nasıl eşlendiğini değiştirir. Sensördeki LED pikselleri arasındaki boşluk, sensörün piksel aralığının tam katı değilse, parazit azalır. Ancak, çekimin kadrajını kaybedecek kadar geriye gitmeyin.

Telefoto lenslerden kaçının; geniş açılı veya standart odak uzaklıklarına (24mm-50mm) bağlı kalın:

Telefoto lensler, LED'in piksel ızgarasını "yakınlaştırarak" desenini daha belirgin hale getirir. Geniş açılı lensler ise ızgarayı yayarak kameranın sensörüyle çakışma olasılığını azaltır.

Yakalayış:

Bu düzeltmeler birer tavizdir. Çekiminizin kompozisyonunu bozabilir, alan derinliğinden ödün vermenize neden olabilir veya yalnızca belirli açılarda işe yarayabilir. XR sahneleri veya üst düzey stüdyo çekimleri gibi profesyonel kurulumlar için daha iyi bir çözüme ihtiyacınız var.

Kalıcı Çözüm: LED Ekranı Yükseltin (Tek Gerçek "Çözüm")

Moiré'yi tamamen ortadan kaldırmak için, kaynağına yönelmeniz gerekir. Bu da LED ekranın kendisidir. Sektör uzmanlarının önerileri şunlardır:

Yenileme hızını 7680 Hz veya daha yüksek bir değere çıkarın :

Çoğu standart LED ekran 3840 Hz veya daha düşük yenileme hızına sahiptir. Film çekimi için "kamera kalitesinde" yenileme hızlarına ( 7680 Hz ve üzeri LED ekran ) ihtiyacınız vardır. Neden? Daha hızlı yenileme hızı, LED piksellerinin o kadar hızlı açılıp kapanması anlamına gelir ki, kamera sensörü bunların ızgara desenine "kilitlenemez". Bu, girişim döngüsünü kırabilir.

Mini COB veya P1.2 ve daha küçük çözünürlükler kullanın : Piksel aralığı önemlidir. P1.0 veya P1.2 gibi küçük piksel aralıklarına sahip ekranların ızgarası o kadar incedir ki, kamera sensörünün ızgarasıyla çakışma olasılığı daha düşüktür. Bunu ince bir ağ ile karşılaştırmak gibi düşünebilirsiniz; ince ağ, ızgara olarak "görülmesi" daha zordur.

Titreşimsiz PWM teknolojisine geçin: Geleneksel LED ekranlar, pikselleri kısa aralıklarla açıp kapatarak parlaklığı ayarlar. Bu, moiré etkisini kötüleştiren küçük parlaklık dalgalanmaları yaratır. PWM teknolojisi, pikselleri daha tutarlı bir şekilde aydınlatarak bu dalgalanmaları azaltır ve kameralar için görüntüyü daha pürüzsüz hale getirir.

Tarama Çizgilerini Düzeltme: Zamanlamayı Senkronize Etme

Tarama çizgileri zamanlamayla ilgilidir, bu nedenle bunları düzeltmek LED ekran ve kameranın aynı hızda "konuşmasını" sağlamak anlamına gelir.

#1 Çözüm: LED Yenileme Hızını Artırın

LED ekran, kameranın dönen deklanşörünün çizgiler arasındaki boşlukları "yakalayamaması" için yeterince hızlı yenilendiğinde tarama çizgileri kaybolur. İşte pratik kural:

DSLR'ler, aynasızlar ve orta sınıf video kameralar gibi çoğu kamera için 1000 Hz veya daha yüksek bir LED yenileme hızı yeterlidir. 1000 Hz'de ekran o kadar hızlı güncellenir ki, kameranın deklanşörü genellikle 1/50 veya 1/60 saniyede bir tıklar. Tek tek çizgileri ayırt edemez.

Canlı TV veya üst düzey filmlerde kullanılanlar gibi yayın kalitesindeki kameralar için 7680 Hz+ kullanabilirsiniz. Bu kameralar genellikle "küresel deklanşörler" kullanır ve 7680 Hz, hızlı çekimlerde veya aksiyon çekimlerinde bile sıfır senkronizasyon sorunları sağlar.

Profesyonel İpucu: Kamera Deklanşörünü LED ile senkronize edin

Bazı üst düzey LED kontrol sistemleri, kameranın deklanşör sinyalini doğrudan LED kontrol ünitesine bağlamanıza olanak tanır. Bu sayede LED ekran, yenileme hızını kameranın deklanşör hızına uyacak şekilde gerçek zamanlı olarak ayarlar.

Örneğin, kamera 1/50s'ye ayarlıysa, LED 500Hz'de yenilenir. Bu, zamanlama boşluklarını ortadan kaldırabilir.

Dinamik çekimler için bu, oyunun kurallarını değiştiriyor: Koşan aktörleri, kameraların hareketlerini veya hızlı geçişleri düşünün. Artık sahne ortasında beliren tarama çizgileri yok.

Gerçek Dünya Sonuçları:

İki senaryoya bakalım:

Los Angeles'taki bir sanal prodüksiyon stüdyosu, oyuncuların yakın çekimlerindeki moiré sorunuyla boğuşuyordu. Stüdyo, 3840 Hz yenileme hızına sahip P2.5 LED duvardan, PWM özellikli 7680 Hz yenileme hızına sahip P1.2 Mini COB duvara geçti.

Kamera ekrana 2 metre uzaklıkta olmasına ve hem oyuncunun hem de arka planın keskinliğini korumak için küçük bir diyafram (F5.6) kullanılmasına rağmen, moiré kayboldu.

Londra'daki bir konser ekibinin yayın görüntülerinde sürekli tarama çizgileri oluşuyordu. LED ekranları 500 Hz'e ayarlanmıştı ve yayın kamerası 1/60 saniyede dönen deklanşör kullanıyordu. LED'i 1200 Hz'e çıkardığınızda tarama çizgileri kayboluyordu.

Özetle:

Moiré ve tarama çizgileri kaçınılmaz kötülükler değildir. Doğru LED ekran teknolojisiyle çözülebilirler. Sıradan çekimler için kamera ayarları işe yarayabilir, ancak profesyonel kurulumlar için film çekimi için tasarlanmış bir ekrana ihtiyacınız vardır. Doitvision'ın 7680Hz+ yenileme hızına, P1.2 veya daha küçük çözünürlüğe ve PWM titreşimsiz sürücüye sahip COB LED ekranını seçebilirsiniz.

Bir dahaki sefere sete gittiğinizde şunu unutmayın: Harika bir LED duvar sadece parlaklık veya renkle ilgili değildir. Kameralarla iyi geçinmek de önemlidir. Bunu doğru yaparsanız, bir daha asla moiré veya tarama çizgileri yüzünden bir çekimi silmek zorunda kalmazsınız.
