Ultra Uzun veya Ultra Yüksek LED Ekran Çözümleri

LED ekranların gelişmesiyle birlikte, ultra uzun ve ultra yüksek LED ekranlar hükümet binaları, ticari girişler, kuyruk yönetim sistemleri ve perakende ortamlarında giderek daha yaygın hale geldi.

Bu LED ekranlar genellikle metin, resim veya videoların bozulma olmadan noktadan noktaya oynatılmasını gerektirir. Ancak geleneksel kontrol sistemleri bunu başarmakta zorlanmaktadır. Bugün Doitvision size eksiksiz bir çözüm örneği sunacak.

Uygulama Arkaplanı

Endüstrinin gelişmesiyle birlikte, ultra uzun tam renkli şerit LED ekranlar, geleneksel monokrom mesaj panolarının yerini yavaş yavaş alıyor. Bu tam renkli şerit ekranlar genellikle son derece uzun bir genişliğe sahip olup, standart bir bilgisayar monitörünün desteklediği maksimum çözünürlüğün çok ötesindedir ve sınırlı bir yüksekliğe sahiptir. Ana işlevleri, uzun kayan metinleri görüntülemektir.

Ancak geleneksel kontrol sistemleri bazı sorunlarla karşı karşıyadır:

• Bilgisayar monitörleri ultra uzun ekranlar için yeterli genişlikte çözünürlükler üretemez.
• Geleneksel yöntemler, birleştirici ile birleştirilmiş birden fazla gönderme kartını gerektirir ve bu da gerilmiş ve bozulmuş görüntülerle sonuçlanır.
• Ekleme ekipmanları maliyeti önemli ölçüde artırır ve yine de son kullanıcı beklentilerini karşılayamaz.

Doitvision, bu sorunları gidermek için optimize edilmiş bir çözüm sunuyor. Ultra uzun veya ultra yüksek ekranlarda metin, resim ve videoların noktadan noktaya mükemmel bir şekilde görüntülenmesini sağlıyorlar. Bu yöntem basit, uygun maliyetli ve tam renkli şerit LED ekranlar, kuyruk çağrı ekranları, ultra yüksek vitrin ekranları ve daha fazlası için yaygın olarak uygulanabilir.

Vaka Çalışması: Ultra Uzun LED Ekran Projesi

Gösterilen örnekte, projenin çeşitli zorluklarla karşı karşıya olduğu görülmektedir:

• Ekranı aşırı uzun olup, standart gönderim cihazlarının yükleme kapasitesini aşıyor.
• Geleneksel ekleme çözümleri pahalıdır. Düşük etkili görsel alan sunar ve ölçekleme nedeniyle düşük görüntü kalitesine neden olur.
• İçerik sınırlamaları: Sadece metin veya çok basit içerikler gösterilebilir, görseller ve videolar kullanılamaz hale gelir.

Ultra Uzun Ekran Kılıfının Teknik Ayrıntıları

Bu projede, en uzun kamu hizmet merkezi ekranı 6400 × 128 piksel boyutunda olup, P4 256 × 128 iç mekan modüllerinden oluşmaktadır.

Bunu çözmek için ekran, gönderici kartın yatay katlama özelliği kullanılarak işlenir:

Mevcut bilgisayar çözünürlüğü:

1920 × 1080

6400 ÷ 1920 ≈ 3.333 → 4 kat kullanın

Genişlik azaldığında yükseklik orantılı olarak artar:

→ Yükseklik 128 × 4 = 512 olur

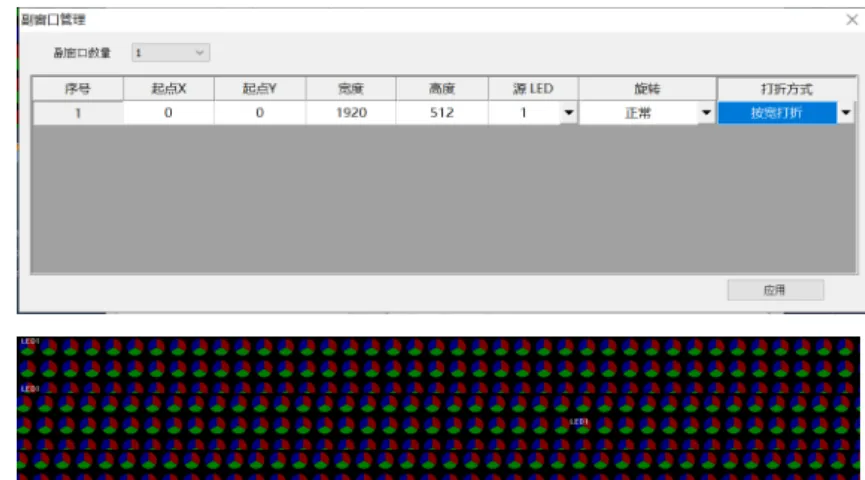

Yapılandırma sonrasında masaüstü eşlemesi referans diyagramda gösterildiği gibi görünür.

Ultra Uzun'un Teknik Avantajları or  Ultra Uzun LED ekran Ekran Çözümü

• Çok büyük yükleme kapasitesi: Eşzamanlı modda 16384 piksele kadar genişlik.
• Basit ve güvenilir: Karmaşık birleştirme ekipmanlarına gerek yok.
• Ekran tipi esnekliği: Hem tam renkli hem de çift renkli ekranları destekler.
• İçerik türü esnekliği: Metin, resim ve video oynatmayı destekler.
• Gerçek zamanlı noktadan noktaya görüntüleme: gecikme yok, bozulma yok.
• Düşük maliyetle mükemmel sonuçlar.

Alt Pencere Katlama (Yatay / Dikey Katlama) Genel Bakış

Gösterilen örnekte ana pencere çözünürlüğü 1024 × 192'dir.

2 katlı yatay ölçekleme yaparken:

Genişlik yarıya indi

Yükseklik iki katına çıktı

Alt pencere boyutu 512 × 384 olur

Katlama yöntemi "Yatay Katlama" olarak ayarlandı

Uygulanabilir senaryolar:

Ultra uzun veya ultra yüksek ekranlarda noktadan noktaya görüntüleme gereklidir.

Ultra uzun ekran konfigürasyonu, ultra uzun ekranlarla aynı prensibi takip eder.

Tam Renkli LED Girişinin Özellikleri or Vitrin Ekranları

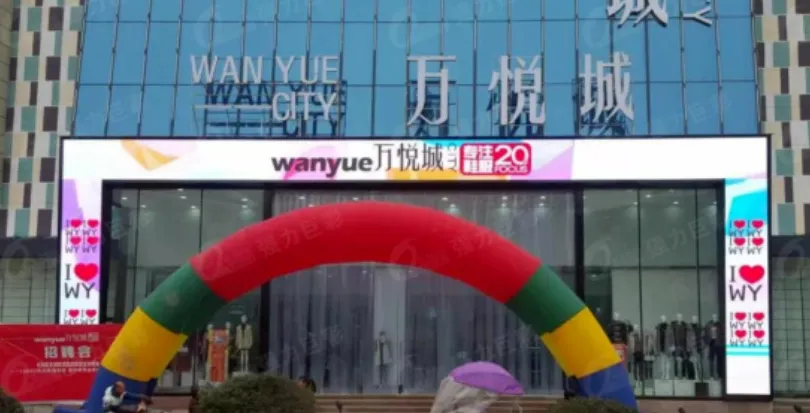

Ekonomik gelişmeyle birlikte, vitrin LED ekranları artık yaygın olarak kullanılıyor. Geleneksel tek renkli tek satırlı tabelalarla karşılaştırıldığında, tam renkli LED ekranlar artık yaygınlaşıyor çünkü:

• Görüntüleme mesafesi kısadır
• küçük piksel aralığı gerektirir
• Yüksek yenileme hızı ve gri tonlama gereklidir
• Bazı müşteriler benzersiz şekiller veya alışılmadık yapılar talep ediyor

Bu nedenle, vitrin ekranları basit görünebilir ancak çoğu zaman gizli karmaşıklıklar barındırır.

Vitrin Tam Renkli Ekran

Eşzamanlı Kontrol Topolojisi

(Kaynak metinde bahsi geçen topoloji diyagramı.)

• Vitrin Tam Renkli Ekran
• Asenkron Kontrol Topolojisi
• Bilgisayar olmadan çalışır
• Çoklu yayınlama seçenekleri
• Basit ve rahat kullanım

Vitrin Ekran Çözümü

Toplam piksel sayısı 4264 olduğundan, X3 kontrolcüsünün 4096 piksellik genişlik sınırını aştığından katlama yapılması gerekiyor.

Ekran 3 bölüme ayrılmıştır:

• 3. Hat 11 modül genişliğindedir
• 1. ve 2. satırlar her biri 15 modül taşıyor
• Masaüstü eşlemesi 4680 piksele (45 modül) ayarlandı

İçerik yayınlama sırasında program penceresi 4 modül sağa kaydırılır

Kuyruk Çağrı Sistemi Ekran Projesi Özellikleri

Hızlı ekonomik gelişmeyle birlikte servis salonlarında uzun kuyruklar nadir hale geldi:

• Noktadan noktaya görüntüleme
• Bozulma yok
• Çok uzun genişlik ve çok düşük yükseklik

Kuyruk Çağrı Ekranlarını Uygulamanın İki Yöntemi

Yöntem 1:

• Müşterinin kuyruk çağırma yazılımı yok
• Veriler doğrudan kontrol yazılımı üzerinden alınır.

Yöntem 2:

•
  Müşterinin zaten kuyruk çağırma yazılımı var
• Gönderen kart, kuyruk yazılımını çalıştıran bilgisayardan masaüstü içeriğini yakalar.
• (Alıcı kart yükleme ve yakalama pozisyonunun yapılandırılmasını gerektirir.)

Kuyruk Çağrı Sistemleri için Desteklenen Veri Türleri

1. Veritabanı Türleri

• Kehanet
• giriş
• MySQL
• ODBC
• SQL Server

2. Metin Türleri

• TXT
• RTF

Örnek: Kuyruk Çağrı Ekranı için Masaüstü Yakalama

Projeye Genel Bakış

Açık P3

• Toplam ekran çözünürlüğü: 15360 × 128
• Donanım: 32 × 5A-75B alıcı kartlar + 1 × X4S
• Her ağ portu 3840 × 128 yükler; dört port kullanılır.

Uygulama

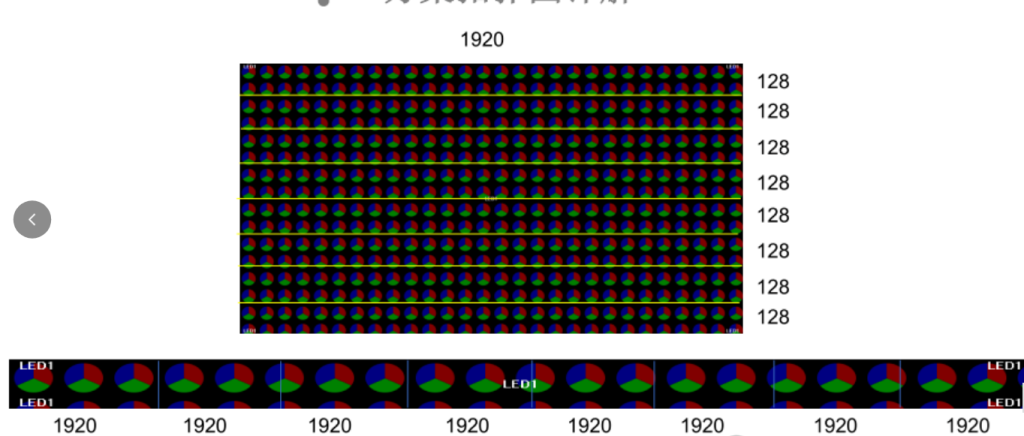

15360×128 ekran 8 segmente bölünmüştür. Her segmentte 4 adet alıcı kart ve 4 katlı ölçekleme kullanılmaktadır.

Her bir segment, bilgisayar masaüstünde 1920 × 128'lik bir alana karşılık geliyor.

Yazılım Konfigürasyon

Bağlantı şeması 8 satır × 4 sütun olarak yapılandırılmıştır

En sağdaki alıcı kart 3 katlı ölçeklemeyi kullanır

Masaüstü yakalama yazılımı her pencereyi karşılık gelen görüntüleme alanına eşler

Sonuç

Ultra uzun ve ultra yüksek LED ekranlar, aşırı en boy oranları ve yüksek piksel genişlikleri nedeniyle benzersiz zorluklarla karşı karşıyadır. Geleneksel birleştirme yöntemleri maliyetlidir. Ayrıca, genellikle bozuk veya uzatılmış görüntülere yol açar. Doitvision'ın alt pencere katlama teknolojisi sayesinde, bu LED ekranlar önemli ölçüde daha düşük bir maliyetle gerçek noktadan noktaya, bozulma olmadan oynatma sağlayabilir.

Çözümümüz basit ve kararlıdır. Vitrin ekranları, sıra çağırma sistemleri, kamu hizmet merkezleri ve diğer birçok ultra geniş veya ultra uzun ekran senaryosu için uygundur. İlginizi çekerse, lütfen bizimle iletişime geçmekten çekinmeyin.
